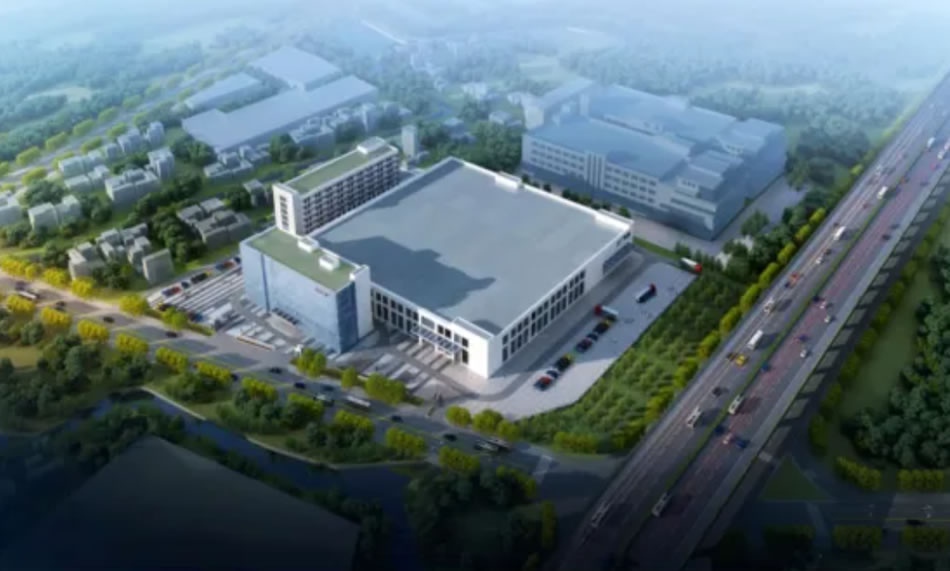

某空調制造知名品牌，是一家創立于1999年的大型綜合性制冷企業，總部位于珠三角核心區域。經過二十余年的發展，企業已在國內外建立多處智能制造基地，年產能突破千萬套，產品遠銷全球百余個國家和地區。秉承“智慧健康空氣管理”技術理念，公司以數字化、綠色低碳為發展導向，打造了覆蓋研發、制造、測試與供應鏈協同的全流程智能制造體系。

公差設計面臨的挑戰

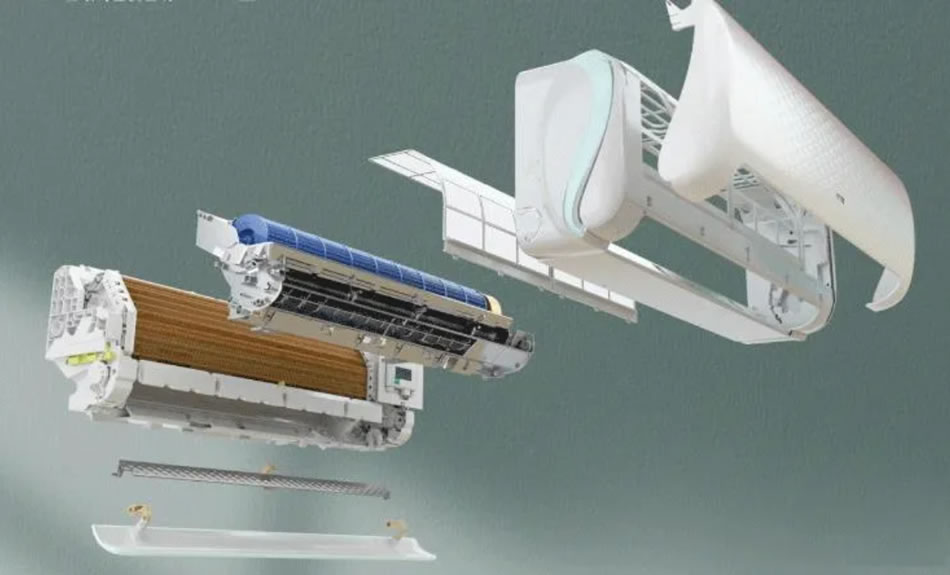

隨著產品外觀日趨多樣、功能集成不斷提升，傳統依賴人工校核與局部實驗的方法，已難以滿足空調產品快速開發和高質量交付的需求。尤其是在新一代空調機型的開發過程中，面板與外殼的異形曲面配合、導風組件的裝配精度，以及塑料件在成型與裝配過程中的變形等典型場景，均對公差設計提出了更高挑戰。

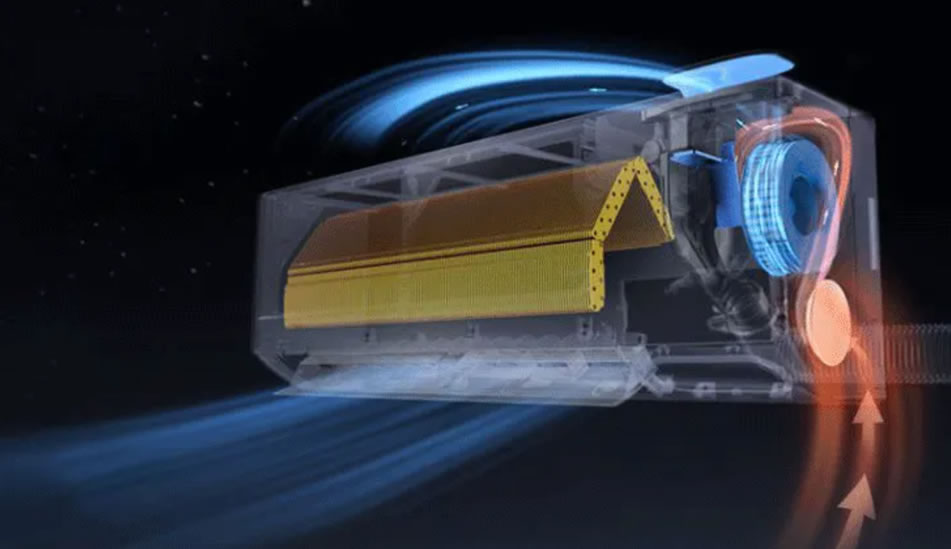

另外，空調產品在風道系統、管路連接、壓縮機支撐、外觀飾件等多個領域，也普遍存在多零件裝配公差疊加、塑性變形補償困難、熱膨脹引發性能波動等復雜挑戰。傳統方法難以系統性預測與優化，亟需借助專業的三維尺寸鏈分析與公差仿真技術，提升研發效率與產品質量。

客戶訴求與3DCC解決思路

訴求一

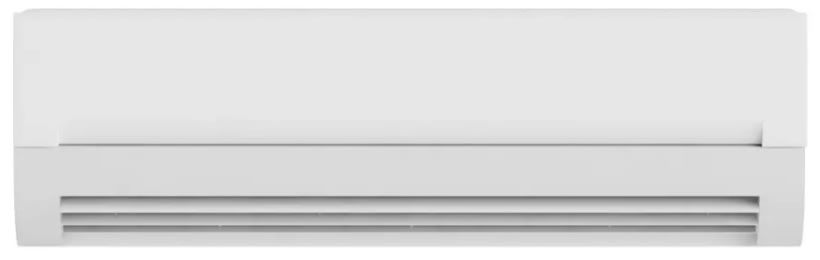

面板與殼體間隙、階差及面差分析——復雜異形曲面設計下，確保氣縫一致性、美觀性，同時減少后期調整工作量。

解決思路：通過建立曲面尺寸鏈，支持3D曲面間隙分析與輪廓度控制，精準預測面差和階差分布；結合敏感度分析，定位關鍵影響尺寸，為前端設計優化和公差合理分配提供依據，大幅減少返工與調試。

訴求二

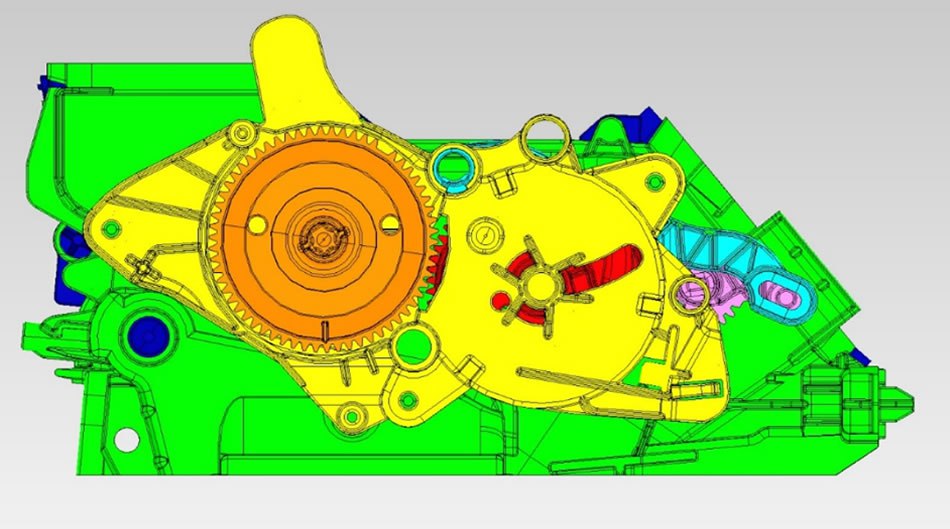

導風條擺動角度控制與分析——提高出風角度一致性與導風量穩定性，避免因多關節累計誤差導致性能波動。

解決思路：基于多自由度機構的尺寸鏈建模，分析鉸鏈連接、轉軸偏心、孔位誤差等對出風角度的影響，量化誤差傳遞路徑，指導關鍵部位尺寸控制與公差優化，實現導風機構整體穩定性。

訴求三

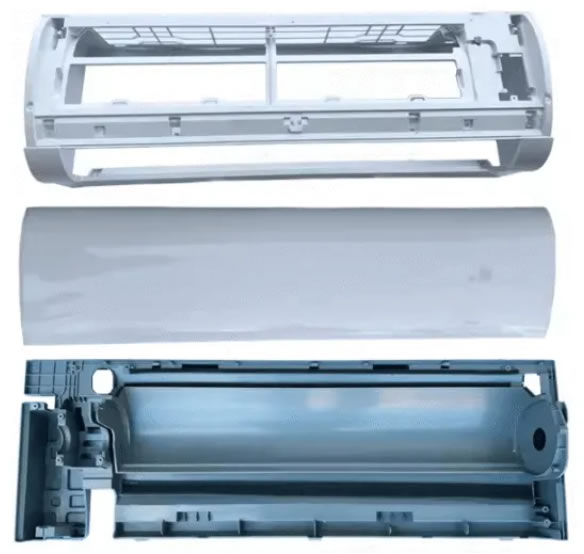

塑料件柔性變形對裝配影響分析——降低大尺寸塑料面板因柔性變形導致的接口錯位、裝配不良和外觀異常問題。

解決思路：結合剛?cè)狁詈戏治?，將成型變形?shù)據與尺寸鏈仿真聯動，提前評估柔性變形對裝配結果的影響，優化裝配順序、接口設計及補償策略，提高一次性裝配成功率，并減少調試次數。

訴求四

管路中接頭、閥門密封可靠性分析——保障冷媒管路系統密封性，避免因裝配誤差引發滲漏或系統性能衰減。

解決思路：建立接頭、閥門等關鍵連接部位的尺寸鏈模型，結合形位公差、熱膨脹等因素，系統分析密封配合間隙與過盈量變化，優化連接件及密封件的設計公差，提升系統整體密封可靠性與長期穩定性。

訴求五

塑料件拔模誤差對裝配效率的影響分析——解決由于拔模偏差導致的卡扣錯位、裝配卡滯等問題，提升批量生產的速度和一致性。

解決思路：對塑料件拔模誤差進行局部建模與仿真，評估偏差對裝配影響程度，識別易導致干涉或卡滯的高風險區域，并反向優化定位設計及組裝工藝，從源頭減少生產過程中的人為調整。

應用價值與戰略契合

通過部署3DCC軟件，該企業從根本上將公差分析從“物理試驗-手工校核”轉變?yōu)?ldquo;裝配仿真+智能計算”流程，顯著縮短了研發驗證周期，減少了物料試制和人工調試成本。多場景、多維度的仿真結果，不僅提升了產品外觀品質和裝配效率，也強化了關鍵部件在溫度波動下的密封性。

該應用案例體現出該空調龍頭“從制造到智造”、構建全球智能制造網絡的戰略高度契合，為其在持續推行綠色低碳和智慧健康空氣管理的道路上，提供了堅實的技術支撐和質量保障。
