工藝尺寸鏈計算
發布時間：2019-01-25
工藝尺寸鏈
在零件加工中由相互聯系的若干工藝尺寸形成的封閉尺寸系統。最常用的如基準換算，尺寸鏈零件加工中定位基準與設計基準不重合時，需要進行尺寸換算，此時有關尺寸以定位面為基準形成尺寸鏈。
工藝尺寸鏈中間工序的計算
案例：某傳動軸零件，加工工藝為：1、鏜內孔至39.6（0.1,0）；2、插鍵槽至尺寸；3、熱處理，淬火；4、磨內孔至40（0.05,0）。求工序2插鍵槽的工序尺寸X。
.png)

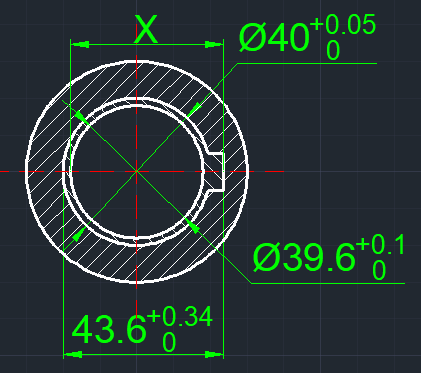

尺寸圖如下：
.png)

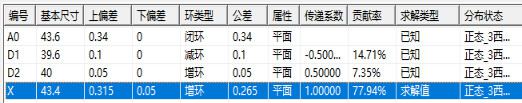

極值法結果：
.jpg)

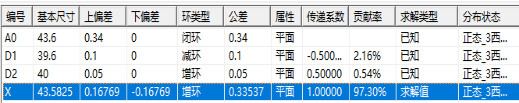

概率法結果：
.jpg)
