平面度的“感受”，你關注了嗎
發布時間：2021-08-13
我們?cè)谄秸淖烂嫔铣灾朗?/p>
在起起伏伏的路面上蹦蹦跶跶
在哈哈鏡面前捧腹大笑
生活中這些常見的東西
其實都與一個叫
“平面度”
的概念有關
那在機械設計領域
平面度又有怎樣的應用呢？
在機械設計領域由于加工誤差，零件表面會存在高低起伏，在不同的應用場景下這種起伏會產生不同的影響。作為一個合格的機械設計工程師，在設計零件時我們需要了解如何使用平面度，給這種起伏約定一個變動的范圍，以滿足不同場景的需要，這個范圍就是平面度公差。

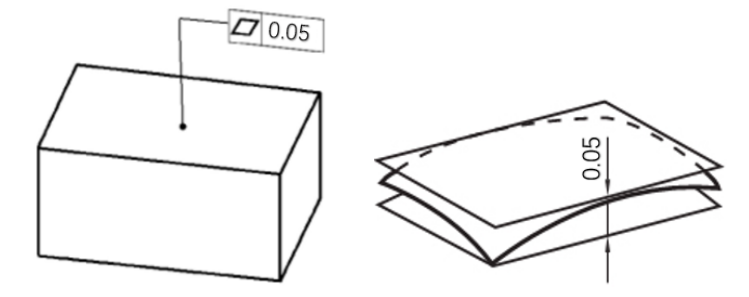

零件的平面度是指零件表面的所有元素趨近于理想平面的程度，平面度越大偏離理想平面越大，反之平面度越小則越趨近于理想平面。 如下圖，我們標注了某零件平面的形狀公差平面度，平面度公差帶就是指距離為公差值t（0.05）的兩平行平面之間的區域，也就是說，我們約定了在這個零件表面的點相對于理想平面允許高低起伏的范圍是t（0.05）。
.png)
那下面我們介紹一下在產品零件設計中，哪些應用場景需要用到平面度。
1
場景一：某個平面作為第一基準時。

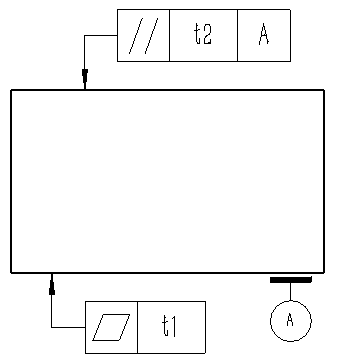

如下圖所示，基準面A作為零件頂面平行度的基準面，此時我們通常會對第一基準面做平面度約束，以提高其精度。
.png)
2
場景二：零件裝配面有密封要求時。

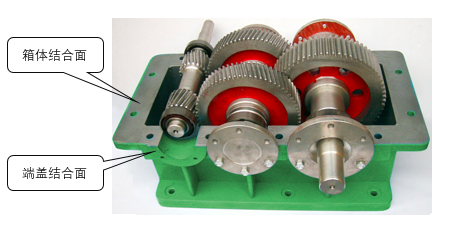

如下圖齒輪箱箱體結合面和端蓋結合面有密封要求，此時通常需要給箱體結合面和端蓋結合面做平面度要求以保障密封要求。
.png)
3
場景三：零件的表面有裝配定位要求時。

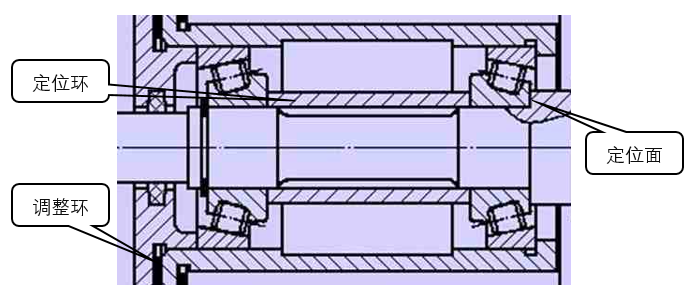

如下圖中定位環、調整環和定位面都承擔了裝配定位功能，通常需要對裝配定位面做平面度要求以保障裝配定位質量。
.png)
以上這些都是平面度在產品零件設計中常見的應用場景，不同的應用場景需要設定的平面度精度不同，工程師可以查閱相關標準獲得合理的平面度公差。在設計中，平面度會影響零件在整個生命旅程中的表現，最終會反映到產品的質量表現。工程師一個小小的舉動可能就會帶來不一樣的結果，讓我們都來重視平面度的“感受”吧。
